柯力Keli數字傳感器及D2002EC型數字式稱重顯示器工作原理
來源:本站作者:admin 日期:2022/12/27 瀏覽:0
一、數字傳感器基本工作原理
數字式傳感器系統，是在傳統電阻應變式傳感器基礎上，結合現代微電子技術，微型計算機技術的集成而發展起來的一種新型的電子稱重技術。
它是由模擬傳感器（電阻應變式）和數字化轉換模塊兩部分組成，數字模塊由高度集成化的電子電路，采用SMT表面貼裝技術制成，主要包括：放大器、“A/D”轉換器，微處理器（CPU）、存貯器（E2PROM）、接口電路（RS485）和數字化溫度傳感器等組成。

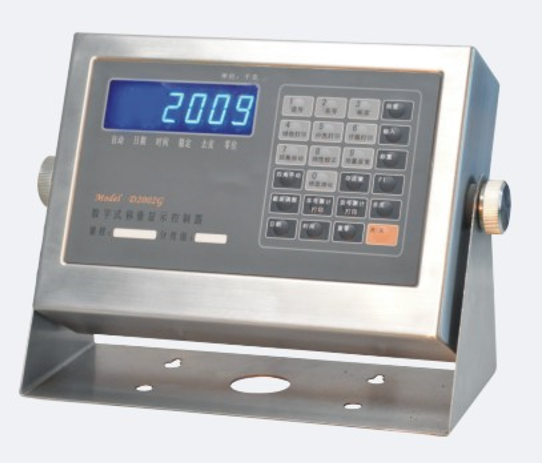

二、數字式稱重顯示器原理
采用RS485接口與數字式稱重傳感器實現通訊， 目前最多可外接12只數字式稱重傳感器（超過12只時，請及時與本公司聯系進行定制），可進行手動/自動偏載調節（四角調整），可自動對單只傳感器尋址并讀取數據，可現場自動修改傳感器編號?？梢詫?shí)現對數據的處理，如：顯示、標定、發送、存儲、打印等功能。
三、系統特點
【1】具有高精度、高可靠性
采用數字化誤差補償方式和高度集成化電子元件，可用軟件實現傳感器的線性、零點、額定輸出、溫漂、蠕變等性能參數的綜合補償，克服了采用模擬量補償?shù)碾S機性誤差，消除了人為因素對補償?shù)挠绊?，大大提高了傳感器綜合精度和可靠性。
【2】一致性、互換性好
一般模擬式傳感器的輸出一致性誤差在 0.1%以內，而數字傳感器達到了0.02%以內，甚至更高，批量生產時傳感器的特性參數可完全相同，所以其在應用時具有良好的互換性，在一臺III級秤上更換一臺數字傳感器，基本上不會影響它的計量性能。
【3】具有高穩定性，抗干擾能力強
由于采用集成化的A/D轉換電路，數字化信號傳輸和數字濾波技術，傳感器的信號傳輸距離大大提高，可達1200米，抗干擾能力明顯增強，數字傳感器內模擬信號的傳輸距離極短，同時傳感器外殼（彈性體）本身又是一個良好的屏蔽罩，僅這兩個特點決定了其抗干擾能力的優勢，在很大程度上提高了傳感器的穩定性。
【4】具有自我識別功能，便于故障診斷
由于數字傳感器具有數據自動采集預處理，存貯和記憶功能，并具有唯一標記，多只傳感器并聯組秤后可分別檢查每個傳感器的狀態，便于故障診斷。
【5】具有較高的組秤靈活性采用標準的數字化通訊接口 （RS485），可直接與上位計算 機連接工作，也可與標準工業控制總線連接，組秤方便，靈活。
【6】保密性好，具有防作弊功能： 能有效防止遙控器作弊，一旦發現就會自動采取出錯報警。
四、數字傳感器與儀表通訊格式：
通訊采用：9600波特率、RS485接口
數據格式說明：所有數據均為二進制碼，每組數據11位，一個起始位，8個數據
位（低位在前）、一個狀態位，一個停止位。
