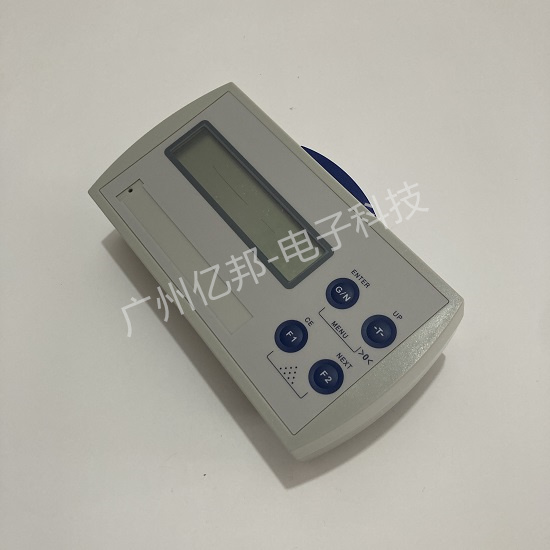

1-WE2107-1稱重儀表 德國HBM
來源:本站作者:admin 日期:2022/7/29 瀏覽:0
一、1-WE2107-1使用場合：
1、作為非自動秤的電子部分
2、作為非自動計數秤的的電子部分
3、作為帶有4 個限位的過程控制系統的的電子部分
4、作為定量給料/灌裝 控制系統的電子部分
二、1-WE2107-1稱重儀表功能簡介：
WE2107作為稱重顯示控制器，可連接商業領域中可見的應變式稱重傳感器或秤。稱重傳感器或秤的信號被放大和數字化，并在微處理器內部做進一步的數字化處理。
三、WE2107特性:
1、可連接6個350歐姆或8個700歐姆傳感器（負載>60歐姆）
2、串口1連接PC/ PLC（RS232 或RS485）
3、串口2連接串行打印機或外部大屏幕顯示器（RS232）
4、2個數字量控制輸入
5、4個數字量控制輸出（限位開關或灌裝-/定量給料控制）
6、4…20mA模擬量輸出
7、2個可設定功能鍵

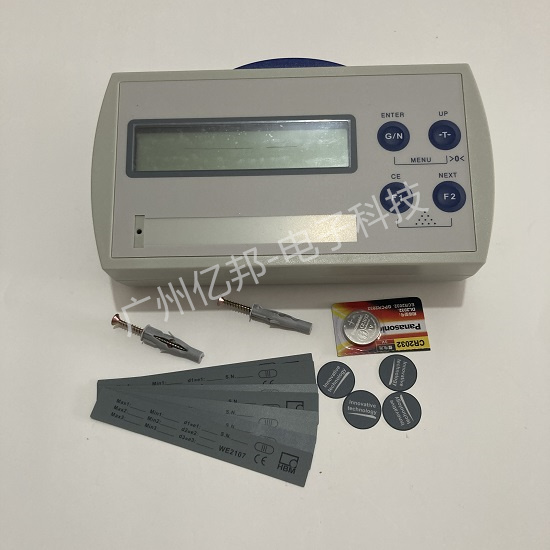

8、ABS殼體，帶有4個PG密封圈
9、兩個沉頭螺絲和膨脹螺管用于墻體安裝
10、粘性標貼用于密封標定按鈕和插條
11、6個插條可記錄標稱數據
12、2個串口（RS232）：串口1和PC/PLC通信，串口2連接串行打印機或外部大屏幕顯示器
四、安全指導操作：
1、在通常狀況下，由于對裝配、安裝、操作和維護都設計了相應的指令，產品不會造成危險。
2、在實際使用時請務必遵守安全和事故預防規章
3、必須由熟練的人員安裝和試運行
4、連接電纜時要避免灰塵和濕氣能進入控制器內部
5、連接電纜時，防止靜電放電損壞內部電路
6、輸入電壓（12-30V要與主電源安全隔離
7、與其他設備連接時，請務必遵守EN610101)規章
8、當外部控制系統連接到WE2107 的輸入/輸出端口時，避免電壓超過規定的最大值
9、輸入輸出接口、傳感器的屏蔽線、電源地都要連接到一點，在連接的設備存在電勢差時要采用適當?shù)姆绞礁綦x（例如 光電耦合）
10、除了電源線外，所有電纜必須屏蔽，屏蔽兩端必須可靠接地
11、除了電源線外（參照以下幾條），所有連接必須屏蔽，屏蔽兩端必須可靠接地
12、在室內，非屏蔽電源線最長30米，在戶外或線長大于30米，必須屏蔽。為了補償電勢差，金屬殼體WE2107M 必須通過一個低阻抗的補償導體連接到公共接地單元。如果電勢差不超過30V 就不需要這樣處理。在公共接地單元，所以信號和電源的地（GND）連接到電纜屏蔽線，而不是連接到殼體
13、薄膜面板采用高質量材料以保證規定環境中的設計使用壽命。按鍵須用手操作，在條件不足時，須用突出物操作
